Momento de inercia de una placa rectangular delgada con densidad uniforme [parte 2]

En este post vamos a continuar la parte 1 del tema {Momento de inercia de una placa rectangular delgada [parte 1]}, así que si usted está interesado en este tema le invito a leer ese artículo.
Bueno entrando en materia de trabajo vamos a empezar a hablar del momento de inercia de una placa rectangular delgada tomando el eje de rotación respecto al cual calcularemos el momento de inercia paralelo a la longitud más larga del rectángulo {b}, bueno el momento de inercia para un cuerpo especifico está definido mediante esta expresión matemática.

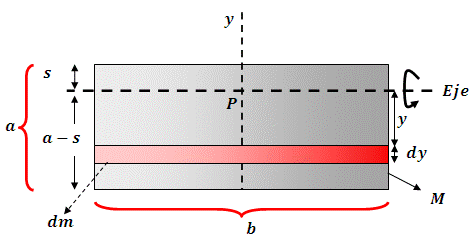

Para el cálculo del momento de inercia respecto al eje de rotación paralelo a la longitud {b}, nos guiaremos de la gráfica de un rectángulo con longitudes a y b, cuya área es A=ab y masa M, y la sub-área coloreada de rojo con área diferencial dA=bdy y masa
dm.

Vamos a relacionar la densidad para la masa total de la placa rectangular y la densidad para la masa diferencial del pequeño rectángulo rojo y de esta manera vamos a despejar la masa diferencial dm del pequeño rectángulo rojo.

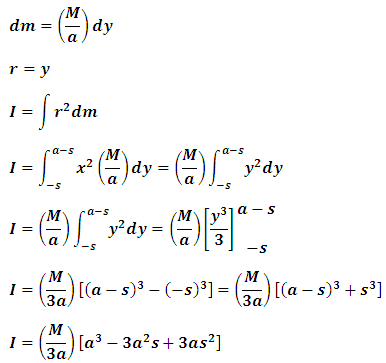

Y hecho este despeje estamos preparado para calcular el momento de inercia de una placa rectangular respecto a un eje paralelo a la longitud mayor del rectángulo {b}, para esto sustituiremos la masa diferencial por su igual, y sustituiremos (r) por (y) es decir r=y, y lo demás es cuestión de aplicar las técnicas de integración y simplificaciones numéricas.

Y como se puede observar del proceso de simplificación de la integral el momento de inercia de una placa delgada rectangular respecto a un eje que es paralelo a la longitud mayor de la placa rectangular, ubicado este eje en una posición s es.

Partiendo de la expresión general para calcular el momento de inercia de una placa rectangular delgada respecto a un eje de rotación paralelo a la longitud mayor de la placa en una posición s=0.
r=y=a-s=a-0=a

Y el momento de inercia de una placa rectangular con un eje paralelo a longitud mayor de la placa ubicado en un extremo de la placa rectangular, tomando s = 0 es.

Y también podemos encontrar el momento de inercia de una placa rectangular basados en la expresión general dada para la inercia de una placa delgada con eje paralelo a la longitud mayor de la placa y con una posición de su eje de rotación s, el momento de inercia para una posición en s=a/2 es.

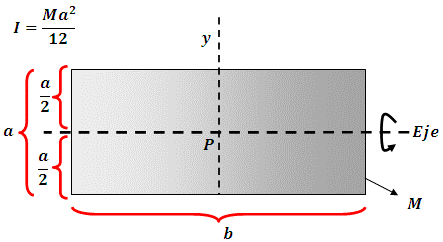

Y el momento de inercia para una placa rectangular con un eje paralelo a la longitud mayor de la placa {b}, con este eje ubicado
s=a/2, osea a mitad del camino es.
